铁路/道路2D&3D超高速缺陷检测方案
3DPIXA立体线扫描相机是线扫描技术与双目立体算法的独特组合。被广泛应用在需要获取检测目标表面三维信息的项目上。

市政公路工程检测作为检验工程的有效手段,应当切实引起高度重视,加强市政公路工程检测不仅关系到工程质量的高低,更是为国家建造高质量,高标准的市政公路工程的重要保障,为促进市政公路工程整体质量水平的提高,保证市政公路工程试验检测工作的质量,将3DPIXA立体线扫描相机应用于道路检测。3DPIXA技术不仅极大提高工作效率,并用科学的数据为工程质量保驾护航。


检测项目
道路超高速高精度3D&2D缺陷检测

技术参数

相机个数

2

扫描宽度

4400mm

工作距离

2260mm +/- 150mm

分辨率

0.63mm

速度

1mm @ 100km/h

尺寸(一台)

306mm x 15mm x 98mm

电源

24 VDC +/-10%,<38W


挑战
需要获得道路表面三维信息,精度高,帧率高。

优势
3D技术能直接获得高度信息,能克服普通2D相机无法区分路面脏污和阴影的缺点,并且同时可以实现高精度和超高速检测的性能需求

道路检测解决方案安装示意图

高清放大2D图像放大图

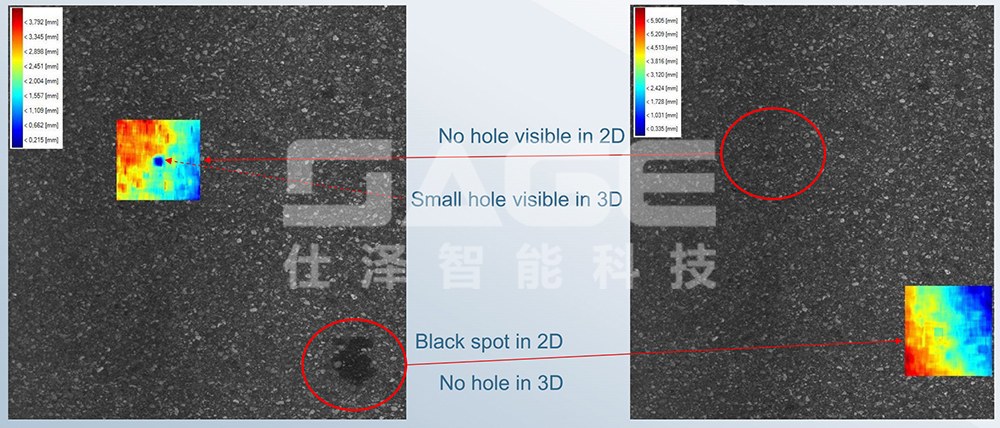

3D图中能正确区分凹坑阴影和脏污
